Ligações

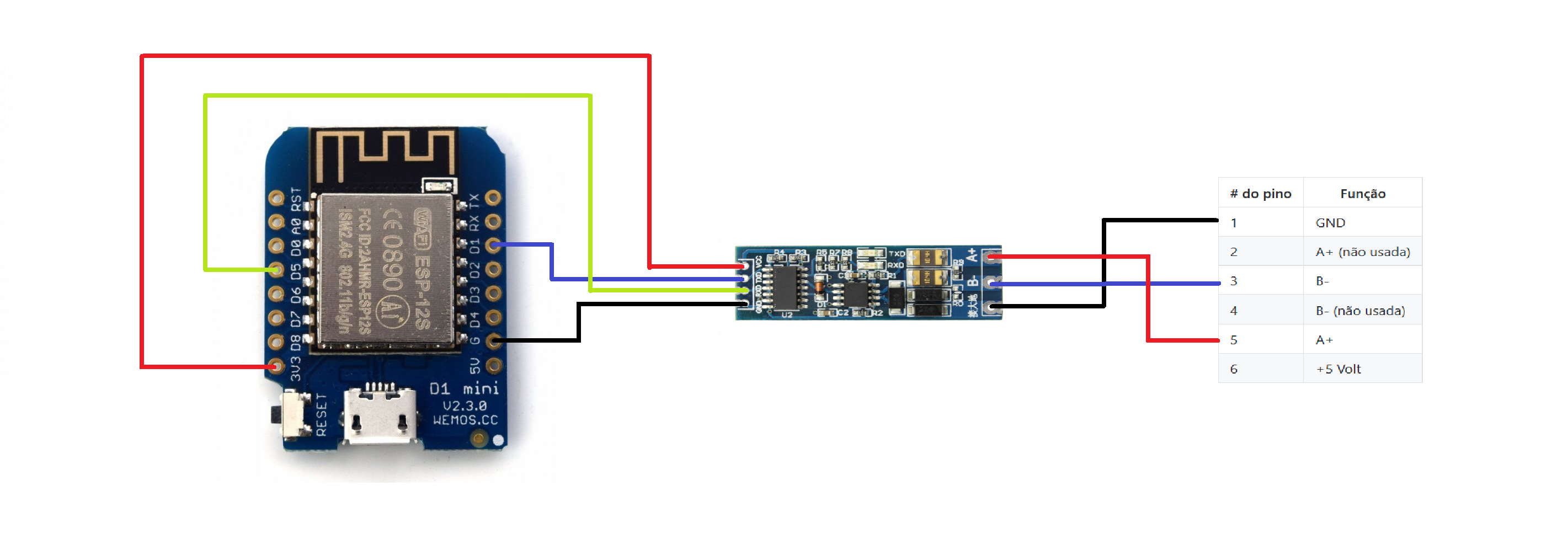

Os pinos Nº 1 GND, Nº 5 (A+) e Nº 3 (B-) existentes na porta HAN, correspondentes no chicote instalado pela E-Redes S.A., deverão ser ligados aos terminais GND, A+ e B- do conversor TTL vs RS-485:
A disponibilidade de alimentação a partir da porta HAN está limitada a uma intensidade de corrente máxima de 150 mA. Recomenda-se não usar a porta HAN para alimentação de qualquer dispositivo.
Entre os terminais A+ e B- do conversor TTL vs RS-485, poderá eventualmente ser instalada em paralelo uma resistência de 120 Ohm. Mais info, aqui.
Deverá acautelar todos os requisitos e condições para este tipo de aplicação, segundo o documento fornecido pela E-Redes S.A., vide Módulos alimentados pela porta HAN, aqui.
Configuração do perfil de GPIO

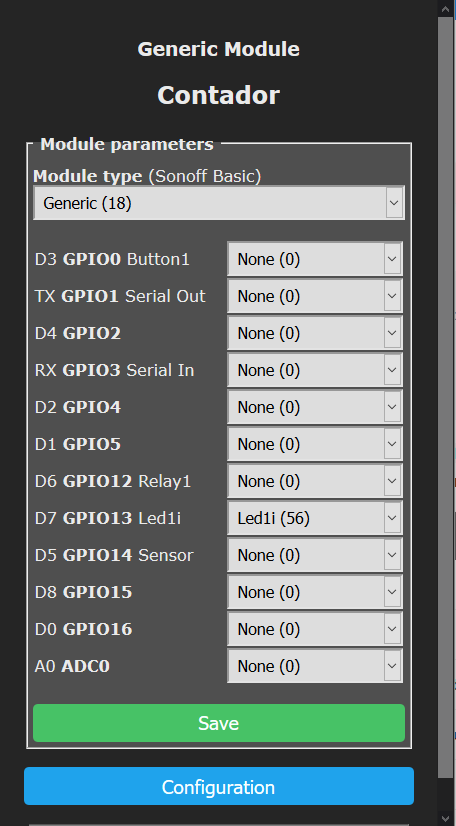

Deverá garantir que escolheu o perfil Generic (18). Poderá modificá-lo, conforme o exemplo, para garantir que o LED integrado no Wemos funciona:
Não deverá alterar as configurações dos pinos GPIO14 e GPIO5. Pois, são os configurados no script SMI que colocará no Tasmota, mais à frente.
Configuração de MQTT no Tasmota

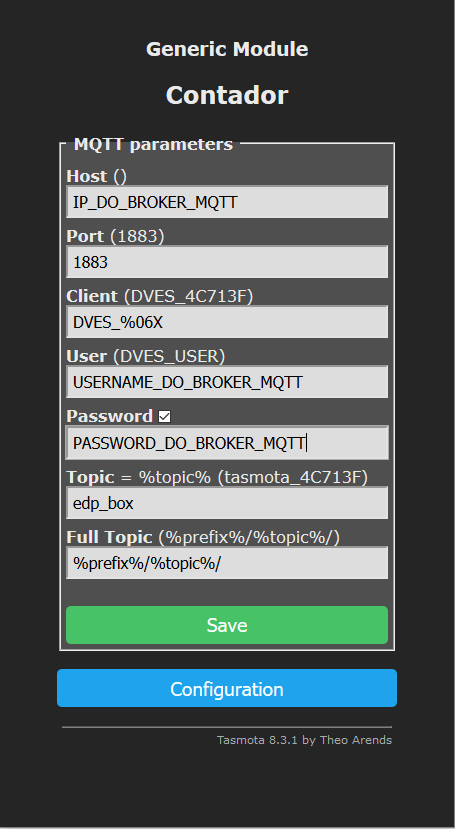

Deverá também acautelar a correta configuração do broker MQTT (IP, username, password, tópico MQTT, et al), nos menus de configuração do Tasmota, conforme o exemplo:
