Configuração do script para Smart Meter Interface (SMI)

Após abrir o web-gui do Tasmota, pelo seu IP local, deverá aceder à página de “Configuração” e “Editar Script”.

Deverá ativar a opção de “script ativado” e colar o seguinte script para contador monofásico:

>D

>BS

smlj=0
tper=60

=>sensor53 r

>S

if upsecs>20
and upsecs<30
then
smlj=1
endif

>M 1

+1,14,m,1,9600,EB,5,50,0104006C,01040079,0104007A,0104007F,01040026,01040027,01040028,0104000B,01040084

1,=hVALORES TÉCNICOS
1,010404UUuuxxxx@i0:10,Tensão,V,Voltage_P1,17
1,010404xxxxUUuu@i0:10,Corrente,A,Current_P1,17
1,010408UUuuUUuuxxxxxxxxxxxx@i1:1,Potência ativa,W,Power_P1,16
1,010406xxxxxxxxUUuu@i2:1000,Fator de potência,pu,PFactor_P1,19
1,01040aUUuuxxxx@i3:10,Frequência,Hz,Frequency_P1,17
1,=h&#8205;
1,=hTOTALIZADORES DE ENERGIA
1,010408UUuuUUuuxxxxxxxxxxxx@i4:1000,Vazio (1),kWh,Energy_P1_R1,17
1,010408UUuuUUuuxxxxxxxxxxxx@i5:1000,Ponta (2),kWh,Energy_P1_R2,17
1,010408UUuuUUuuxxxxxxxxxxxx@i6:1000,Cheia (3),kWh,Energy_P1_R3,17
1,=h&#8205;
1,=hESTADOS
1,010406uuxxxxxxxx@i7:1,Tarifa,,Tariff_P1,16
1,010406uuxxxxxxxx@i8:1,DCP,,DCP_P1,16


#

Este script extrairá as seguintes grandesas elétricas e informações técnicas do contador inteligente, a cada 5 segundos:

• Tensão (V)
• Intensidade de corrente (A)
• Potência ativa (W)
• Frequência (Hz)
• Fator de potência (pu)
• Totalizador de energia consumida na tarifa 1 (kWh)
• Totalizador de energia consumida na tarifa 2 (kWh)
• Totalizador de energia consumida na tarifa 3 (kWh)
• Estado do Disjuntor Controlador de Potência embutido na EDP Box
  • 0 = desligado
  • 1 = ligado
  • 2 = pronto para re-ligar
• Tarifa atual
  • 1 = Vazio
  • 2 = Ponta
  • 3 = Cheia

Estes dados são pertencentes à fase Nº 1 de consumo, a única em instalações monofásicas. Para instalações trifásicas ou com produção de energia, deverá consultar a documentação citada na página principal.

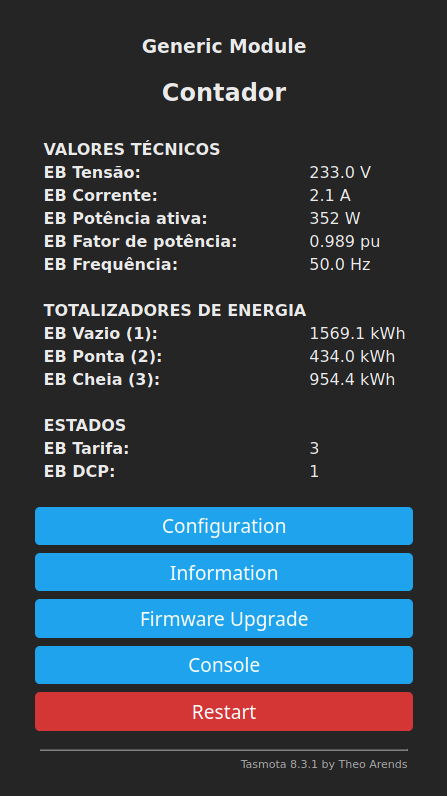

Após submeter, deverá desligar e religar a alimentação do Wemos D1 mini. Posteriormente ao início da firmware, deverá obter a seguinte visualização correta, como exemplo:

Script para contador trifásico:

Contributo de nikito7, com mais info aprofundada para contadores trifásicos e com venda de energia à rede, no seu repositório

>D

>BS

smlj=0
tper=60

=>sensor53 r

>S

if upsecs>20
and upsecs<30
then
smlj=1
endif

>M 1

+1,14,m,1,9600,EB,5,50,0104006C,01040079,0104007A,0104007F,01040026,01040027,01040028,0104006E,01040070
1,=hVALORES TÉCNICOS
1,010404UUuuxxxx@i0:10,Tensão L1,V,Voltage_L1,17
1,010404UUuuxxxx@i7:10,Tensão L2,V,Voltage_L2,17
1,010404UUuuxxxx@i8:10,Tensão L3,V,Voltage_L3,17
1,010404xxxxUUuu@i0:10,Corrente L1,A,Current_L1,17
1,010404xxxxUUuu@i7:10,Corrente L2,A,Current_L2,17
1,010404xxxxUUuu@i8:10,Corrente L3,A,Current_L3,17
1,010408UUuuUUuuxxxxxxxxxxxx@i1:1,Potência Activa,W,Power_P1,16
1,010406xxxxxxxxUUuu@i2:1000,Factor de Potência,pu,PFactor_P1,19
1,01040aUUuuxxxx@i3:10,Frequência,Hz,Frequency_P1,17
1,=h&#8205;
1,=hTOTALIZADORES DE ENERGIA
1,010408UUuuUUuuxxxxxxxxxxxx@i4:1000,Vazio (1),kWh,Energy_P1_R1,17
1,010408UUuuUUuuxxxxxxxxxxxx@i5:1000,Ponta (2),kWh,Energy_P1_R2,17
1,010408UUuuUUuuxxxxxxxxxxxx@i6:1000,Cheia (3),kWh,Energy_P1_R3,17
1,=h&#8205;
1,=hESTADOS
1,010406uuxxxxxxxx@i7:1,Tarifa,,Tariff_P1,16
1,010406uuxxxxxxxx@i8:1,DCP,,DCP_P1,16

#

Este script extrairá as seguintes grandesas elétricas e informações técnicas do contador inteligente, a cada 5 segundos:

• Tensão (V)
• Intensidade de corrente (A)
• Potência ativa (W)
• Frequência (Hz)
• Fator de potência (pu)
• Totalizador de energia consumida na tarifa 1 (kWh)
• Totalizador de energia consumida na tarifa 2 (kWh)
• Totalizador de energia consumida na tarifa 3 (kWh)
• Estado do Disjuntor Controlador de Potência embutido na EDP Box
  • 0 = desligado
  • 1 = ligado
  • 2 = pronto para re-ligar
• Tarifa atual
  • 1 = Vazio
  • 2 = Ponta
  • 3 = Cheia

Mais info

Home Assistant Core e a sua configuração - Para método direto e indireto
