Integração das EDP Box com Home Assistant Core
Project maintained by tiagofreire-pt Hosted on GitHub Pages — Theme by mattgraham
A porta HAN
Pedido de acesso e suporte do seu atual contador
ATENÇÃO: Não se conhece qualquer obrigação legal ou regulatória do Operador de Rede de Distribuição ter de providenciar este acesso. Portanto, considere como uma eventual cortesia.
Em primeiro lugar, verifique se o seu contador de energia elétrica consta da seguinte lista de equipamentos com porta HAN: Novos Equipamentos
Caso o seu modelo NÃO corresponda exatamente a algum dos supracitados:
Deverá aguardar pela substituição programada do seu contador de energia elétrica, aquando da sua obsolescência total.
Se o seu modelo corresponde exatamente a algum dos supracitados:
ALERTA: Não se dão quaisquer garantias de funcionamento.
Este repositório contém apenas e só uma prova de conceito de integração, validada experimentalmente com sucesso em alguns modelos (27/03/2021):
- Janz C3801 (R4LRFGPRS) - 1 caso de sucesso
- Sagemcom CX2000-9 - 2 casos de sucesso
- LANDIS+GYR ZCXe110CR - 4 casos de sucesso
- KAIFA MA109P - 1 caso de sucesso
- ZIV 5CTME2C [configuração alternativa: Hardware Serial; gpio 1 e 3; mN2; Tasmota Dev > 2021/03/30] - 2 casos de sucesso
Ainda assim, se pretender prosseguir, o acesso a esta porta requerá um pedido formal à E-Redes S.A.
Deverá seguir as instruções que estão neste link: https://www.e-redes.pt/pt-pt/redes-do-futuro-redes-inteligentes/servicos-redes-inteligentes/acesso-porta-serie-de-comunicacao
O pedido é formalizado através do Balcão Digital, em: https://balcaodigital.e-redes.pt/requests/counter-han
Deverá ter reunir a seguinte informação:
- Identificação pessoal do titular do contrato de energia elétrica:
- Nome completo
- NIF
- Morada do local de consumo
- Código do Ponto de Entrega (CPE). Consta na sua fatura de eletricidade;
- Pretenção de acesso à porta HAN no exterior da EDP Box, através de um chicote terminado em ficha RJ12, para ligação de um periférico do
tipo A - sem ligação à rede BT-NÃO Necessita de alimentação à rede em baixa tensão, conforme o pinout definido nasecção 3.1daDEF-C44-509/N; - Avaliar os custos, condições e procedimentos.
Haverá uma provável deslocação de um técnico especializado à sua instalação para deselagem, instalação de um chicote exterior e nova selagem do contador inteligente.
Interface físico

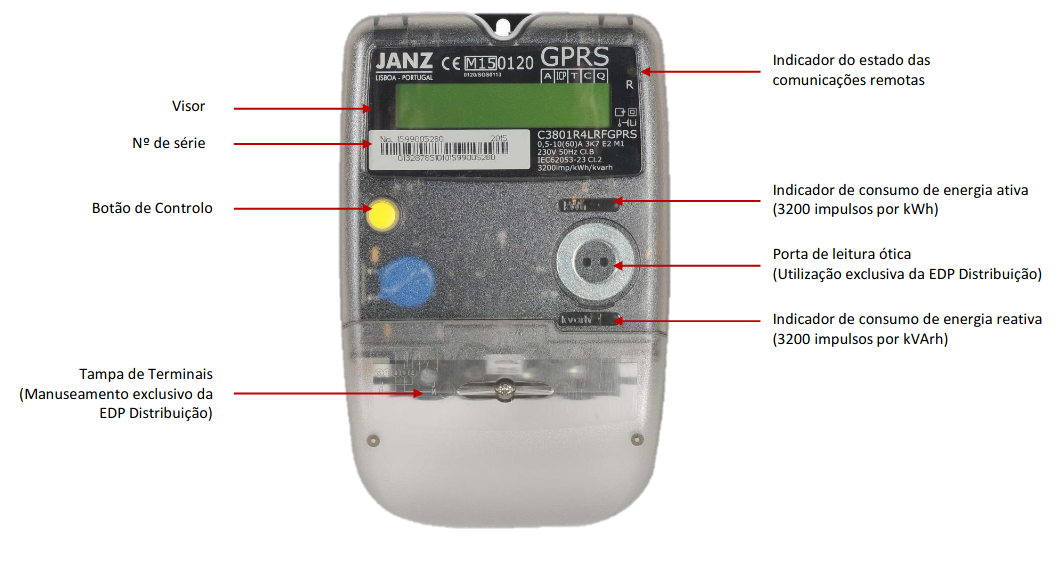

Esta prova de conceito é baseada numa EDP Box da marca Janz, modelo C3801 (R4LRFGPRS), com a sua porta HAN ativada e disponível externamente. Exemplo:
Fonte: edpdistribuicao.pt
A porta de comunicação tem um formato físico RJ12, de 6 pinos e 6 coneções (6P6C):
Fonte: wikipedia.com
| # do pino | Função |
|---|---|
| 1 | GND |
| 2 | A+ (não usada) |
| 3 | B- |
| 4 | B- (não usada) |
| 5 | A+ |
| 6 | +5 Volt |
A disponibilidade de alimentação a partir da porta HAN está limitada a uma intensidade de corrente máxima de 150 mA. Considerando também que a função primordial da porta HAN é providenciar comunicação de dados, é altamente recomendável que seja utilizada alimentação dos dispositivos a conectar a partir de uma fonte de alimentação externa.
Impedância de linha
A linha de comunicação, representada pelo chicote exterior a instalar pela E-Redes S.A., poderá eventualmente ser terminada com uma resistência de 120 Ohm, por forma a balancear todo o cirtuito com a impedância do cabo. Essa resistência será em paralelo com os terminais A+ e B- do conversor TTL vs RS-485.
